万用表使用方法（表的基本操作）

在详细介绍万用表前，先讲叙一下一般测量仪器仪表的使用常识、读数惯例。

仪表仪器分指针式（模拟式）、数显式（数字）、波形式（图形）显示测量结果。

测量不同的类别的电量参数，使用相应的仪器仪表，并选择相应的功能挡位。如测量长度用尺子，不同的东西可能要用不同种类及准确度的尺子，我们对电量、参数的测量也一样。

有些仪器正式使用前可能还要预热、调试、调零等，使其进入正常工作状态。然后估计所测量元件参数、电参数值的大小，选择合适量程来提高测量精确度。若不能确定，一般先用大量程挡测试，以确保仪器仪表安全。

量程的选择一般以指针在满量程的1/3—2/3处或数字接近所在挡位值比较精确，图形以图形轮廓全显且尽可能大而清晰为宜。

测量过程中有时要调节显示结果的方式或等级、倍率及其它功能等调节旋钮或开关，以便于观察和结果显示，这时锁定（HOLD）键可以锁定测量结果或将数据存储下来。

指针式仪器仪表读数，看所选功能挡以及量程、指针所指示的刻度盘位置。

功能挡是确定测量类别和单位的，量程是用来确定单位和读数的，对刻度盘需要知道看哪条，一般看相应功能或最准确的那一条，同时看指针偏转位置读数。

读数关系有四种，即加、减、乘、除。

加、减在电平表中最具代表性，若选择+3dB和+10dB挡或按键，指针指在+6dB处，测量结果是+19dB，若指针在-5dB处，测量结果为+8dB。

乘关系如欧姆挡测电阻读数，如选择RX100挡，指针指在20位置，则用20乘100为2KΩ，这个电阻就是2KΩ。还有示波器测量信号幅度，如选择幅度等级为1mV，波形顶点到谷点总共为5格，用1X 5等于5mV。这个信号的幅度就是5mV。

除关系如指针式万用表的电压、电流测试挡，你选择哪个量程，便代表满刻度量程数值大小，而指针偏转位置是代表占了多少份之多少份。如用直流电压档50V，指针指在26刻度处，是指50V分成5大份，每份又分成10小份，即总共分成50份，占了其中26份，测量结果为26V。

对数显式仪表，则直接读数即可，单位则看所选量程来确定，有些自动量程的，还会显示单位。

万用表相关知识

万用表根据测量原理和结果显现方式，可分为指针式和数字式两大类。两者的主要差别如下：

数字式万用表比指针式万用表在测量、读数准确度和灵敏度方面都要高，内阻要大，在测量电压时，数字式更接近理想测量条件。同时数字式万用表测量功能更多，如测量电容容量、温度、频率等。

数字式万用表测量动态过程时，数字跳变，不能很好的反映动态变化过程。指针式万用表可以很好地反映量的连续变化过程和变化趋势，比较直观地观察动态过程。

测直流电压或电流时，指针式万用表若表笔极性接反，指针会反向偏转万用表使用方法，而数字式能自动识别并显示极性，如为负值数字，则在负值数字前有“—”号显示。

指针式万用表使用时超量程测电压电流，指针会右偏至极限位置，易损坏表头或使准确度变低。而数字式万用表则显示1，表示超出量程，在测电阻时也一样。

指针式万用表根据指针和刻度盘读数，易产生人为误差，而数字式消除了人为误差，但是数字式万用表易受干扰，且数字跳变，给认定数字值带来麻烦万用表使用方法，一般情况下取中间值，某些情况下要取最小值或最大值。

接下来是表1所示的区别了，这一点对于初学者尤其重要，一定要注意。

表1表笔与所接表内电池正负极关系

鉴于指针式万用表与数字式万用表各有优点，所以建议把两种表配齐最好，总的来说，还是数字式万用表要好用得多，功能更全，应是首选。

指针式万用表选用技巧：

万用表横、竖、平直状态放置时指针越在零位置，说明万用表准确度越高，然后进行一些电阻、电压测量，看功能档是否良好，准确度如何，必要时你还要看一看使用说明书。

在测量各种参数时，黑表笔接COM公共插座，红表笔根据测量不同项目而插相应插孔，如图1所示。不同型号的万用表，其插口布局和使用插法有所不同。

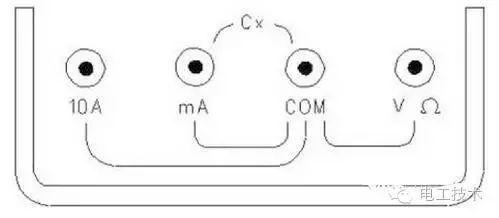

图1万用表功能插口

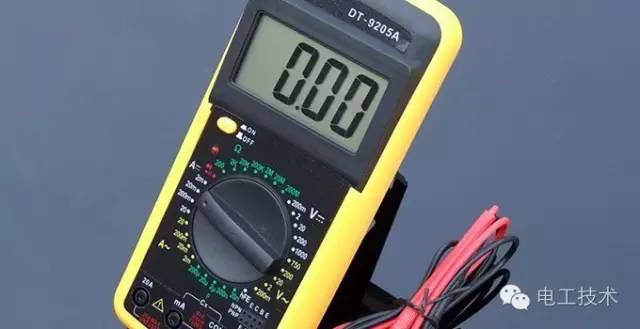

万用表功能标注识别：

V和ACV表示交流电压挡；A和DCA表示直流电流挡；Hz频率挡；Ω和OHM表示电阻挡；HFE表示挡；F为电容测量挡。

万用表使用注意事项

（1）首先注意人身安全，表笔连线不能裸露出金属线。在线测量电压、电流要养成单手操作习惯，一只手捏住表笔如拿筷子状。为了方便测量直流电压，也可以将黑表笔固定在地线位置（如插入电视显像管石墨层处的地线弹簧中，或一些与地线相连的散热片孔内，用鳄鱼夹夹在地线上也行）。

在测量电压的过程中，不要让手触及表笔金属部分和电路焊点、元器件金属部分，以防触电。

（2）指针式万用表在使用前要调零，即让指针指在零刻度处。

欧姆挡使用电位器调零：将两表笔短接，调节调零电位器，使指针在右边零刻度。注意，每换一个电阻挡位量程，就要进行一次调零。

电压电流挡调零：调节表头弹簧即中央“一”字起子调节处，使指针在左边零刻度处。

（3）在测量电压或电流过程中，如果两表笔仍在路，则不能转换挡位和量程，尤其是高电压、大电流情况下，否则会损坏万用表，有些情况还会损坏电路元器件。

（4）不能在电路板通电时（或大电容等还有电时）用电阻挡测量，否则易损坏万用表。

（5）指针式万用表的电流挡不能在通电情况下测电压和电阻，否则大电流会损坏表头。测量电流与电压不能旋错档位。如果误将电阻挡或电流挡去测电压，则极易烧坏万用表。

（6）若发现数字式万用表有电池符号显示、指针式万用表测量电阻时调零难、测量准确度下降等情况，则表明万用表内置电池电量不足需要更换。如长时间不使用，要取出电池，同时对于指针式万用表来说，挡位应置于关的位置或交流电压最大量程挡，以防止下次使用时而误操作损坏万用表。

（7）在电阻挡测量时，一般手不要碰触元器件引脚与表笔金属部分，尤其是当其元器件阻值较大时，人体体电阻并联会减小电阻值，从而影响测量准确度。

（8）还有一点，就是要养成经常检查自己的仪表和工具使用是否安全可靠，以及测量功能及准确度是否正常，不然的话在下次使用时就会给你带来麻烦，以及产生误判而导致不良结果的产生，从而使维修检测步入困境。

万用表各种功能的使用

电阻挡的用途最广泛

电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。

指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。如不能调零时，所用是Rx1到Rx1k挡，说明1.5V电池电量不足；所用是Rx10k挡，说明9V或12V叠层电池电量不足。

1.量程选择

欧姆挡刻度盘标有Ω，右边为零，往左边数值增大，刻度成非线性排列，中间段显示较为准确。每更换一次电阻挡量程后，必须进行调零，以确保测量准确度。

认出电阻阻值后选合适量程并调零，选合适量程的原则是使测量数值指针尽量靠刻度盘中间位置。如电阻为10Ω，则选Rx1挡，电阻为220Ω选Rx10挡，电阻为4.7kΩ，可选Rx100挡，电阻为68kΩ可选Rx1k或Rx10k挡。将表笔放在待测电阻两引脚上，读出电阻刻度盘（最上面一条刻度线）指针指示处的数值，然后乘上该档倍率，即为电阻的阻值。

若是使用数字式万用表，则被测元件阻值与该挡量程越接近，测量结果越准确。如150Ω电阻，用Rx200挡和Rx2k挡都可以测量，但是200挡准确位数要多，测量结果自然也准确些。

2.在路测量

大多检修时需要先直接在电路板上测量电阻值。因为在路测量会受到其他串联、并联元器件的影响，测量结果会有偏差，一般需要将表笔对调测两次，取测量阻值大的一次作参考阻值。若测一个82kΩ电阻（见图2），测量显示结果小于标称值且相差不大，说明此电阻正常。若测得电阻值大于实际电阻值有可能是电阻变值增大了；若测得阻值很小，如无小阻值电阻、电感类元件并联，这种情况都要焊下引脚或拆下元器件再作测量。

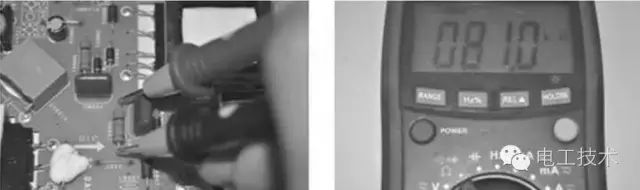

图2 82kΩ电阻在路测量

一般情况下，电阻阻值会存在增大的可能，以及大电流或其他原因使其开路的情况，而阻值减小则很少见。

注意

在路测量元器件一般要将其引脚断开，并对大容量电解电容、高压电容、高压包、显像管等储电元器件放电后才能测量。放电有很多方法，如直接短路元器件引脚、用1kΩ或10kΩ、2W电阻泄放，笔者推荐你可以用烙铁放电几次，即用烙铁的插头对接放电点。

当在路测量存在数据较大差别时，需要分析其元器件所在电路的情况。当有半导体器件与其并联时，就会影响阻值。

用欧姆挡在路测量、三极管时，测得PN结正反向阻值很小，在没有小阻值元器件并联时，PN结可能击穿短路。若正反两次阻值均很大，说明已开路。

必须指出：由于二极管的伏安特性是非线性的，用万用表的不同电阻挡测量二极管的电阻时，会得出不同的电阻值，例如R×100挡比R×10挡测量所测得的阻值会大些。

PCB上铜箔线很长，测量这段线路电阻可以知道是否存在开路情况。同样也可以确定电路上两点是否属于同一线路。当测得元器件阻值有异时，可以剪断元器件引脚、切割铜皮来测量、也可以脱焊元器件某一、两脚或全部拆下测量。

知识拓展

要注意的是，有些元器件引脚已氧化，电路板焊点氧化或因化学物质覆盖，则要刮一刮引脚或焊锡点，也可以用表笔尖紧压焊锡点划动或刮开线路铜箔的阻焊层绿油，才能使表笔接触良好，确保测量准确，否则会出现开路、阻值偏大、疑似接触不良等误判现象。

一个电路或元器件存在着一定大小的阻值，欧姆挡测量其电阻值来判断好坏。当然，这样的测量仅仅从元器件某些方面、某些参数反映元件好坏，是不全面的，换一个角度来理解，就是用万用表测量是好的，但装机工作不一定正常。如二极管装机可能会有反向漏电、正向阻值增大、整流特性不好等现象出现。三极管装机可能会放大倍数不够、频率特性不好、软击穿等现象出现。

比如当你用小阻值挡测量某个PN结正向电阻过大，用R×1k挡再测，可能又是正常了，其实这个管子的特性已经变坏了，在电路中已不能正常工作或工作不稳定了。

无论测量哪种类型元件，能从资料、别人经验中学习，或自行拆开元器件了解内部结构，工作原理，对测量都是非常有利的，当然这对分析线路和维修也大有益处。例如你可以从常见的多联开关中找出特殊的开关通断关系。

测量元器件的一个好方法是：在你初学阶段，或者遇到难以判断其好坏的时候，选一良好品与现需测量件作测量对比，即可准确判断。

再次希望大家能尽量多的进行大量的动手操作，切实打好基础。简单的事情重复的做，定能达到炉火青纯的境界，继而坦然从容的面对困难和挑战，最后一一轻松化解。

直流电压档使用

估计被测电压值大小，选合适量程。如果不知道电路电压高低，可先选量程最大挡，若量程过大，则换合适量程再作测量。

将黑表笔接电路负极或地线，红表笔接待测电路点，然后根据所选量程和指针偏转位置来读出电压值。这是测量点对地的电压，还有一种情况是测点对点的电压，如测量降压二极管两端的电压降，基极与发射极间的电压，此时若指针反偏，说明表笔需反接，要么电路为负极性供电，或者是其电路工作为振荡状态或反板性推动电路等情况。

用数字式万用表测量电压如图3所示：

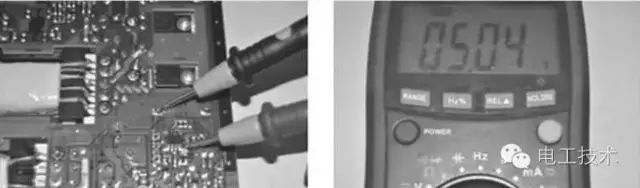

图3 5V电压稳压后的测量

电流、电压挡的量程刻度盘为所选挡总量程，如选10V挡，指针指在数字4右边两格刻度处，就是4.4V，因为这个刻度盘是线性的，然后每大格又分成5小格，知道计算了吧。数字万用表显示1表示超量程，需选大一级量程挡位测试。

数字式万用表若表笔接反，则显示负号。如果是在表笔接对的情况下显示负压，那就自己想一想，看一看电路是什么电路，信号有什么特点。很多东西要学会自己来思考为什么。
